固定式悬臂吊的结构组成

来源：http://www.kjqzjd.com/news719070.html 发布时间：2016/10/15 0:00:00 返回列表

固定式悬臂吊是一种中小型的起重设备。在固定式悬臂吊中，它是由取物装置、金属机构以及驱动装置和操作控制系统、工作机构等组合而成的。

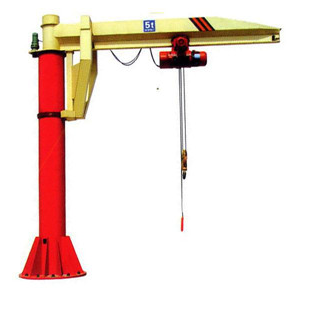

固定式悬臂吊

固定式悬臂吊在使用时，通过对控制系统的操纵，驱动装置就将动力能有效的转换为机械能，并将将作用力和运动速度传递给取物装置，取物装置把被搬运物料与起重机联系起来，通过工作机构单独或组合运动，完成物料搬运任务。可移动的金属结构将各组成部分连接成一个整体，并承载起重机的自重和吊重。
起升机构、运行机构、变幅机构和旋转机构，被称为固定式悬臂吊的四大机构。固定式悬臂吊通过某一机构的单独运动或多机构的组合运动，达到搬运物料的目的。
起升机构是用来进行物料垂直升降的机构，是起重机***主要、***基本的机构。只要有起升机构，该机构就可以称为起重设备。
运行机构是用来实现水平搬运物料的机构。有些运行机构仅用来调整固定式悬臂吊的工作位置。
变幅机构是通过改变臂架的长度和仰角来改变作业幅度的机构。
旋转机构可使臂架绕着固定式悬臂吊的垂直轴线作回转运动，使固定式悬臂吊可以在环形空间内运移物料。而变幅机构和旋转机构是固定式悬臂吊所特有的工作机构。
